«Цэшка»

27 марта 2026

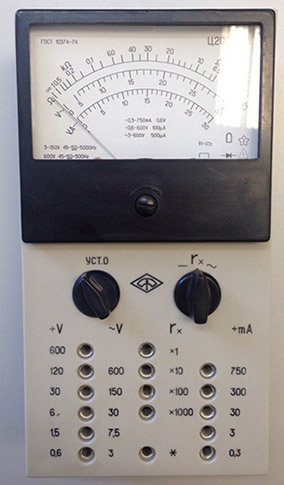

Наверняка все радиолюбители со стажем хорошо помнят такой прибор как ампервольтомметр Ц20 или как его еще называли - «цэшка». Это был, пожалуй, самый популярный радиолюбительский прибор советского времени. Ц20 объединяет в себе сразу несколько функций: амперметра, вольтметра и омметра и предназначен для измерения силы тока, величины напряжения и сопротивления соответственно. Некоторым «цэшка» исправно служит и до сих пор, а все благодаря знаменитому советскому качеству деталей.

Среди основных достоинств тестера Ц20 нельзя не отметить простоту схемного решения, да и обращения в общем, а также легкость ремонта. Главным условием для ремонта была исправность измерительной головки, все остальное без труда подлежало восстановлению. Однако главным преимуществом прибора была точность измерения. Погрешность составляла не более 2,5% при измерении сопротивления и 4% при измерении тока и напряжения.

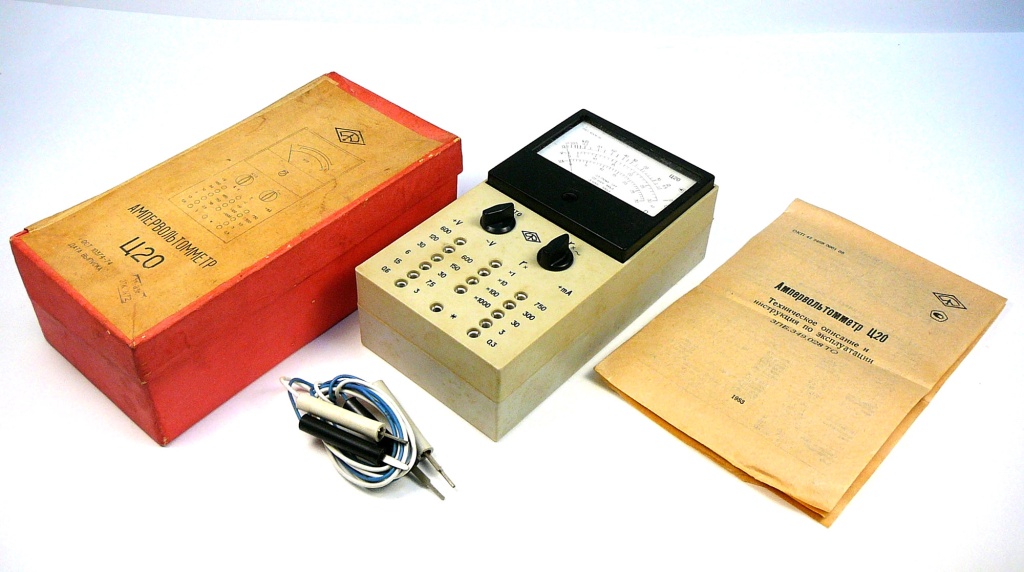

«Цэшка» выпускалась Омским заводом "Электроприбор" более 20 лет - с 1958 г. до начала 1980-х гг. – и кроме замены элементной базы на более современную, а карболитового футляра на пластмассовый существенных изменений не претерпела. Ц20 выпускался и другими заводами, приборы были похожи и лишь немного отличались формой ручек регуляторов управления и стрелочной головкой. Цена прибора оставалась неизменной все 20 лет и составляла 19 рублей! Исключением стал лишь прибор 1976г. выпуска в наборе с паяльником и припоем.

Авометром Ц20 радиолюбители также замеряли емкость конденсаторов. Для этого они пользовались графиком, приведенным на рисунке, график перерисовывали друг у друга и приклеивали на внутреннюю сторону крышки футляра.

График справедлив для случая установки щупа омметра в гнездо Х1000. Если же щуп находится в гнезде X100, определяемую по графику емкость нужно увеличить в 10 раз, а при установке щупа в гнезда Х10 (при проверке конденсаторов весьма больших емкостей) — в 100 раз. Для измерения надо коснуться выводов конденсатора, при этом стрелка омметра резко отклонится и значительно медленнее возвратится к нулевой отметке шкалы. Надо заметить максимальное отклонение стрелки и по графику определить емкость конденсатора. Чем больше отклонение, тем выше емкость.

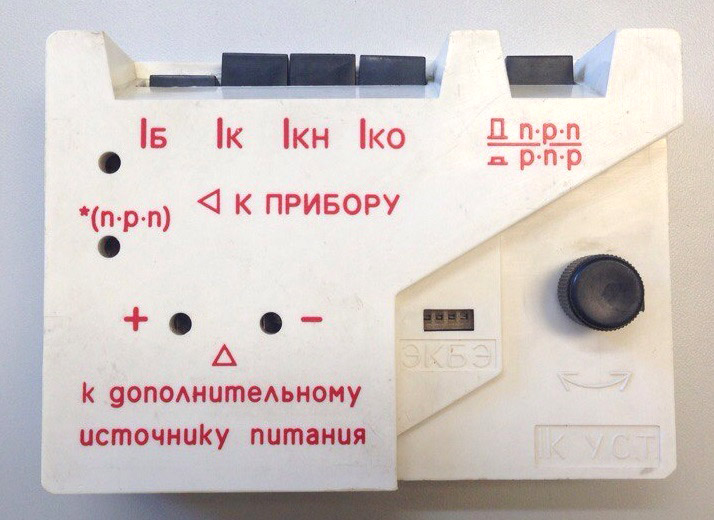

Отдельно к прибору Ц20 также можно было пробрести вспомогательное устройство П240 для измерения параметров транзисторов.

Увидеть «Цэшку» и другие раритетные чудеса техники Вы можете в музее «Эскор» по адресу: г. Барнаул ул. Германа Титова, 18 (09:00 - 19:00).

Хорошего настроения!
Искренне Ваш, Эскор
