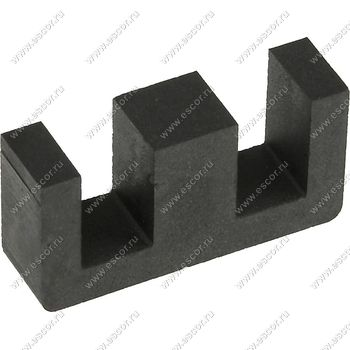

Сердечник ферритовый М2000НМ9 Ш6х6
- Описание
- Характеристики
- Отзывы0
Сердечник Ш6х6
Описание:
Ш-образные сердечники применяются в согласующих, входных и переходных трансформаторах различного назначения.
Эти сердечники выпускаются двух типов - с зазором и без него. Зазор вводится для снижения влияния подмагничивающего поля, он образуется за счет уменьшения высоты среднего стержня сердечника.
Обозначение Ш-образного сердечника имеет следующий вид - Ш SxI0, где
Ш - сокращение от "Ш-образный",
S - толщина сердечника,
I0 - ширина среднего стержня сердечника.
Характеристики:
Материал магнитопровода: М 2000 HM9
Начальная магнитная проницаемость: 2000
Верхняя рабочая частота материала магнитопровода, кГц: 100
Форма магнитопровода: Ш-образный
Размеры, мм L H B l 0 l 1 h
Ш6х6 24,0±0,60 12,0±0,35 6,0-0,50 6,0-0,40 5,0+0,50 8,0+0,5
Описание:
Ш-образные сердечники применяются в согласующих, входных и переходных трансформаторах различного назначения.
Эти сердечники выпускаются двух типов - с зазором и без него. Зазор вводится для снижения влияния подмагничивающего поля, он образуется за счет уменьшения высоты среднего стержня сердечника.
Обозначение Ш-образного сердечника имеет следующий вид - Ш SxI0, где
Ш - сокращение от "Ш-образный",
S - толщина сердечника,
I0 - ширина среднего стержня сердечника.
Характеристики:
Материал магнитопровода: М 2000 HM9
Начальная магнитная проницаемость: 2000
Верхняя рабочая частота материала магнитопровода, кГц: 100
Форма магнитопровода: Ш-образный
Размеры, мм L H B l 0 l 1 h
Ш6х6 24,0±0,60 12,0±0,35 6,0-0,50 6,0-0,40 5,0+0,50 8,0+0,5
Похожие товары
| Не показывать на сайте: | Да |
| Тип товара: | Сердечники ферритовые (шт) |
| Гарантия: | Отсутствует |
| Нестандартный груз: | Да |
| Производитель: | Россия |
