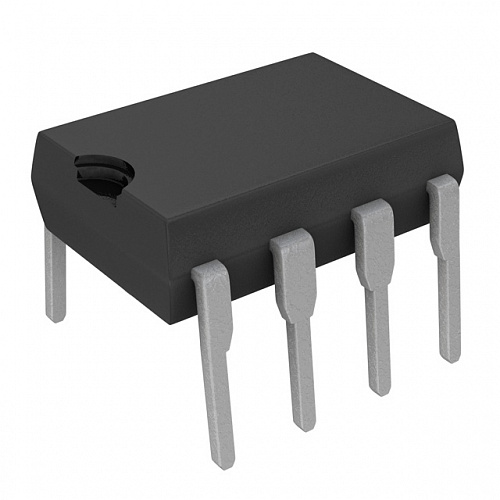

FA5511N, Микросхема
Код товара: 036698
До бесплатной доставки еще - Описание
- Характеристики
- Отзывы0
- Наличие в магазинах
Серия FA551X - это импульсный источник питания типа ШИМ
управляющие микросхемы, которые могут напрямую управлять питанием MOSFET.
Технические характеристики:
Напряжение питания VCC 10 28 В
Частота колебаний fOSC 10 500 кГц
REF-GND конденсатор Cref 0,1 0,47 мкФ
Конденсатор плавного пуска CS 0,01 1 мкФ
Опорное напряжение VREF Т = 25 ° C 4,75 5,00 5,25 В
Линия регулирования Vdv1 VCC = от 10 до 28 В ± 6 ± 20 мВ
Регулировка нагрузки Vdv2 IL = от 0 до 10 мА, VCC = 18 В –40–12 мВ
Температурная стабильность VdT Ta = от –30 до 85˚C ± 0,5 мВ / ˚C
Частота колебаний fOSC RT = 47 кОм, Tj = 25˚C 92,6 100 107,4 кГц
Стабильность напряжения FDV VCC = от 10 до 28 В ± 1,0%
Температурная стабильность fdT Ta = от –30 до 85˚C ± 0.02% / ˚C
FB вывод тока источника IFB VFB = 0 –855 –720 –585 мкА
Входное пороговое напряжение (вывод FB) VTH FB0 Рабочий цикл = 0% 0,9 .. 1 В
VTH FBM Рабочий цикл = DMAX2.40 В
Максимальный рабочий цикл DMAX 66 ... 70 ... 74%
Корпус:DIP-8
управляющие микросхемы, которые могут напрямую управлять питанием MOSFET.
Технические характеристики:
Напряжение питания VCC 10 28 В
Частота колебаний fOSC 10 500 кГц
REF-GND конденсатор Cref 0,1 0,47 мкФ
Конденсатор плавного пуска CS 0,01 1 мкФ
Опорное напряжение VREF Т = 25 ° C 4,75 5,00 5,25 В
Линия регулирования Vdv1 VCC = от 10 до 28 В ± 6 ± 20 мВ
Регулировка нагрузки Vdv2 IL = от 0 до 10 мА, VCC = 18 В –40–12 мВ
Температурная стабильность VdT Ta = от –30 до 85˚C ± 0,5 мВ / ˚C
Частота колебаний fOSC RT = 47 кОм, Tj = 25˚C 92,6 100 107,4 кГц
Стабильность напряжения FDV VCC = от 10 до 28 В ± 1,0%
Температурная стабильность fdT Ta = от –30 до 85˚C ± 0.02% / ˚C
FB вывод тока источника IFB VFB = 0 –855 –720 –585 мкА
Входное пороговое напряжение (вывод FB) VTH FB0 Рабочий цикл = 0% 0,9 .. 1 В
VTH FBM Рабочий цикл = DMAX2.40 В
Максимальный рабочий цикл DMAX 66 ... 70 ... 74%
Корпус:DIP-8
Похожие товары
| Тип товара: | Микросхемы |
| Гарантия: | Отсутствует |
| Производитель: | Fujitsu Microelectronics(FUJ) |
| Корпус: | DIP-8 |
