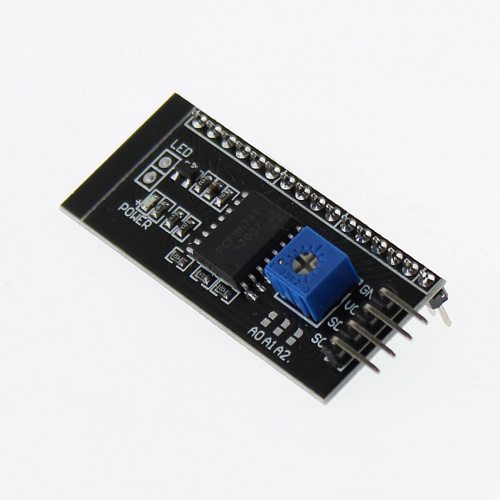

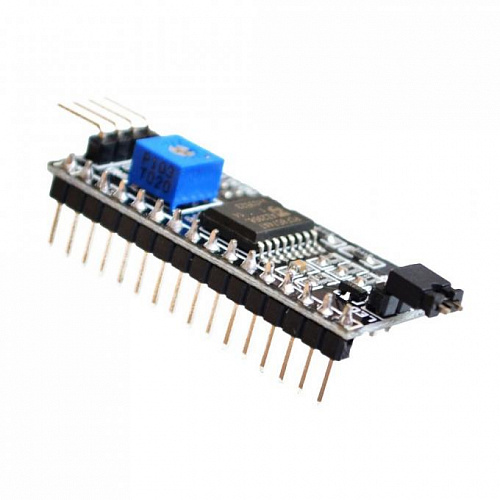

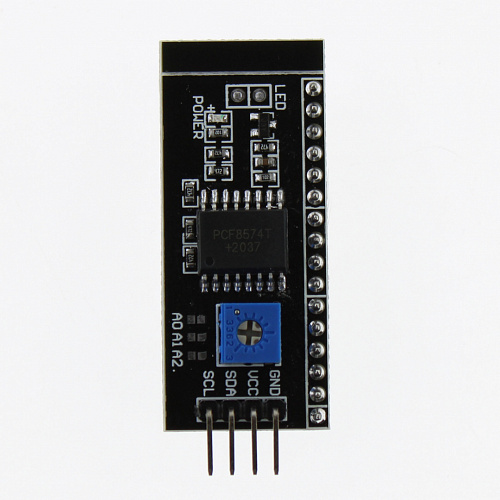

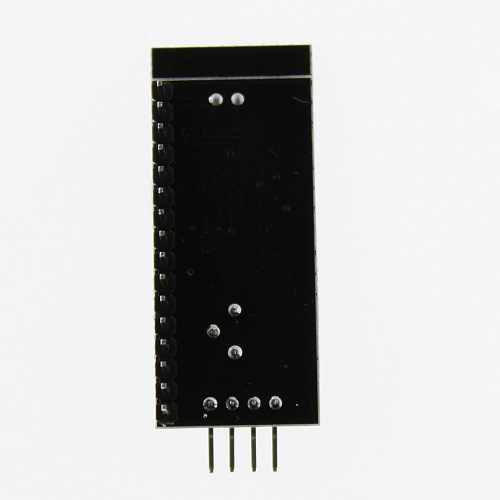

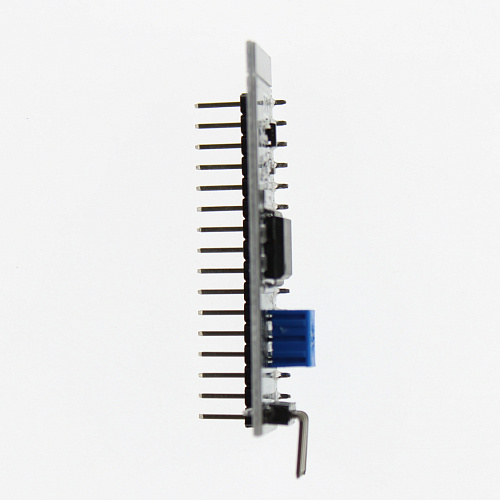

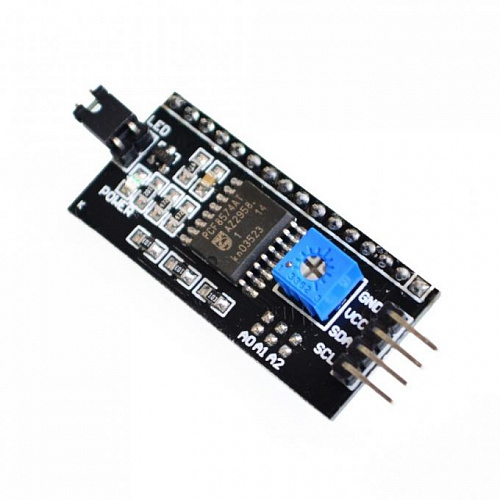

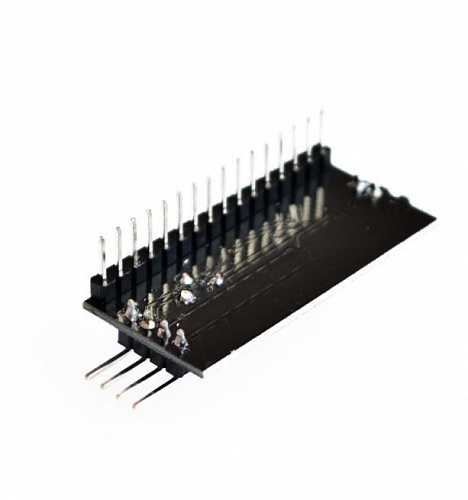

Интерфейсный модуль IIC/I2C/TWI/SPI для дисплеев LCD1602/2004 (на микросхеме PCF8574T)
Код товара: 080991
- Описание
- Характеристики
- Отзывы0
- Наличие в магазинах
Отличный I2C интерфейсный модуль на микросхеме PCF8574T для расширения количества портов ввода/вывода для контроллеров Arduino, микроконтроллеров STM8 и STM32 и миникомпьютеров Raspberry Pi и Orange Pi. Может использоваться как интерфейсная плата для подключения ЖКИ 1602 и 2004 так и как самостоятельное устройство. Для регулировки контрастности дисплея установлен переменный резистор. Для нормальной работы дисплея требуется отрегулировать его контрастность.
При использовании модуля как расширитель портов ввода/вывода следует учитывать то, что вывод Р3 имеет инверсный выход с открытым коллектором.
В некоторых партиях расширителей установлены микросхемы PCF8574AT, которые полностью идентичны по функциональным возможностям но отличаются диапазоном адресов шины I2C вместо 0x20-0x27, они откликаются на адреса 0x38-0x3f.
Характеристики:
Интерфейсная микросхема: PCF8574AT/T
Интерфейс: I2C
Диапазон адресов I2C:
PCF8574T - 0x20-0x27
PCF8574AT - 0x38-0x3f
Максимальное количество подключаемых однотипных модулей: 8
При использовании модуля как расширитель портов ввода/вывода следует учитывать то, что вывод Р3 имеет инверсный выход с открытым коллектором.
В некоторых партиях расширителей установлены микросхемы PCF8574AT, которые полностью идентичны по функциональным возможностям но отличаются диапазоном адресов шины I2C вместо 0x20-0x27, они откликаются на адреса 0x38-0x3f.
Характеристики:
Интерфейсная микросхема: PCF8574AT/T
Интерфейс: I2C
Диапазон адресов I2C:
PCF8574T - 0x20-0x27
PCF8574AT - 0x38-0x3f
Максимальное количество подключаемых однотипных модулей: 8
