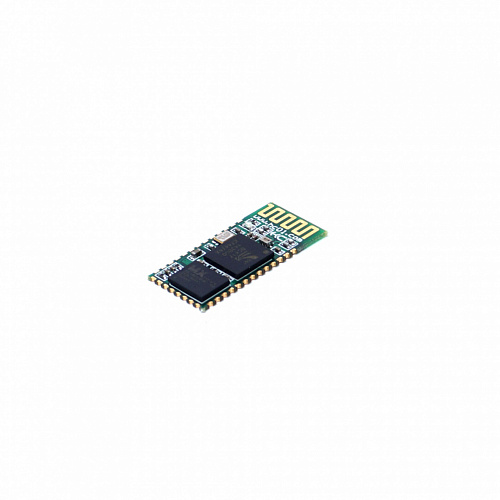

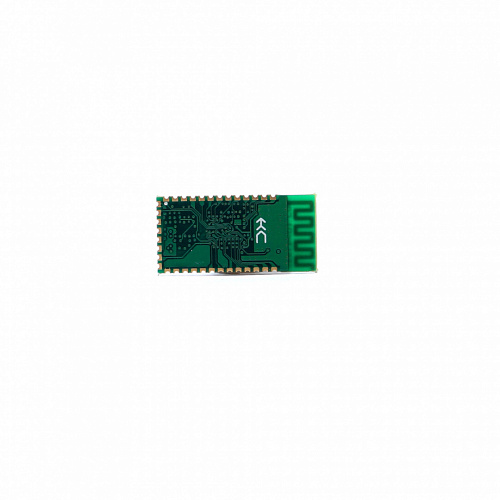

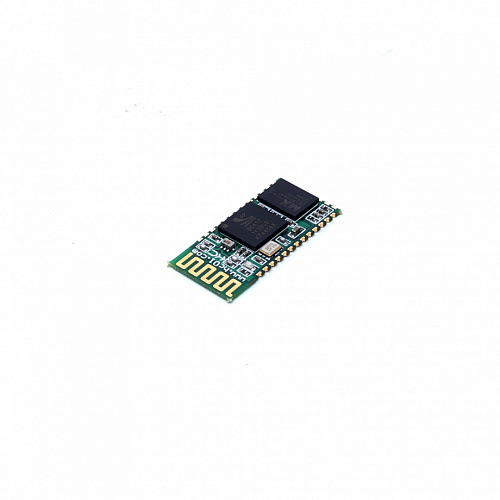

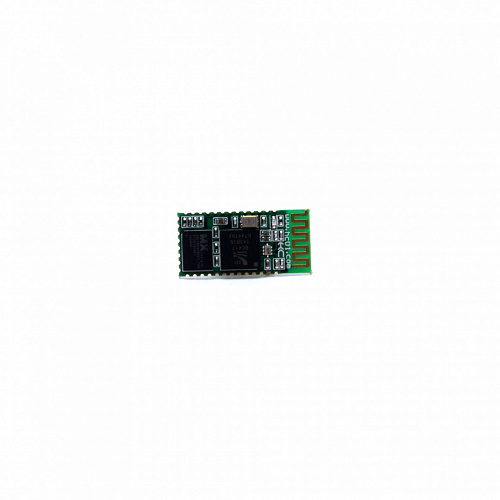

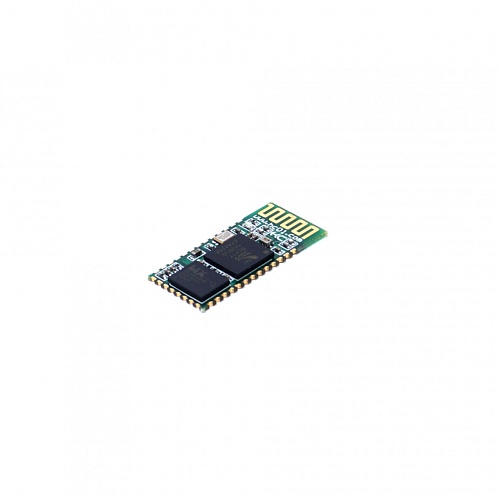

Модуль Bluetooth HC-07 на плате для Arduino

Назначение основных выводов Bluetooth базовой платы для HC-07 Arduino:
-RESET — линия сброса (активируется логическим нулём)
-3.3 V, GND — питание, земля
-CSB, MOSI, MISO, CLK — линии SPI, используются для прошивки чипа
-PIO0 — разрешение/запрет RX
-PIO1 — разрешение/запрет TX
-PIO2-PIO7, PIO10 — линии I/O общего назначения
-PIO8 — для светодиода, показывающего состояние модуля: светодиод мигает с разной скоростью в зависимости от того, чем занят модуль — опросом Bluetooth-устройств, ожиданием или чем-либо другим
-PIO9 — для светодиода, показывающего статус соединения: горит, если установлено соединение с другим Bluetooth-устройством
-PIO11 — для управления режимом работы: по умолчанию режим простого удлинителя UART, а если подать на него логическую 1 — режим AT-команд.
Модуль Bluetooth базовая плата для HC-07 Arduino питается от 3.3 В, но его линии I/O могут работать и с 5-вольтовой логикой, что позволяет без проблем подключать его UART к Arduino.
Размер: 37.3мм * 15.5мм
