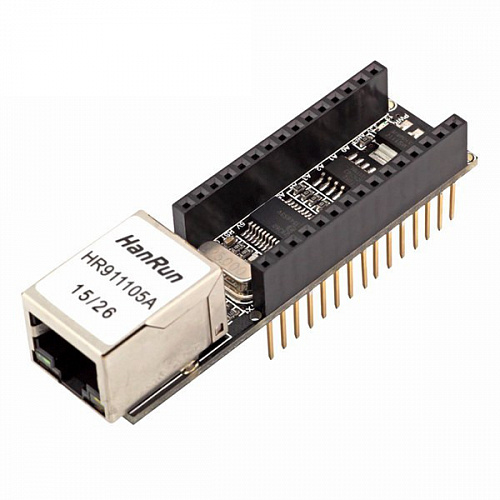

Модуль Ethernet Shield ENC28J60 для Arduino Nano

Ethernet шилд для подключения к контроллеру Arduino NANO, позволяющий подключить плату Arduino Nano v3.0 к сети. Отличается функциональной завершенностью, компактными размерами и обширной поддержкой библиотеками и применением в конструкциях ардуинщиков.

Модуль построен на микросхеме ENC28J60, которая поддерживает стеки TCP и UDP в IP-сети. Плата имеет стандартный разъем RJ-45 со встроенным линейным трансформатором, обеспечивающий гальваническую развязку модуля от кабеля TCPIP, и опцией PoE (Power over Ethernet) для получения питания от обычной витой пары 5 категории. На плате установлены 2 светодиода, свечение которых свидетельствует об обмене данными. Выведенные на плату ENC28J60 Ethernet_shield разъёмы типа "мама" с шагом 1 дюйм позволяют произвести подключение к ней платы Arduino Nano по модульному принципу, что значительно экономит место.

Характеристики:

чип ENC28J60 Ethernet, корпус SOP28
рабочая частота 25МГц
напряжение питания 3,14 – 3,45 В;
ток, мА: максимальный 250; номинальный 170;
SPI интерфейс
