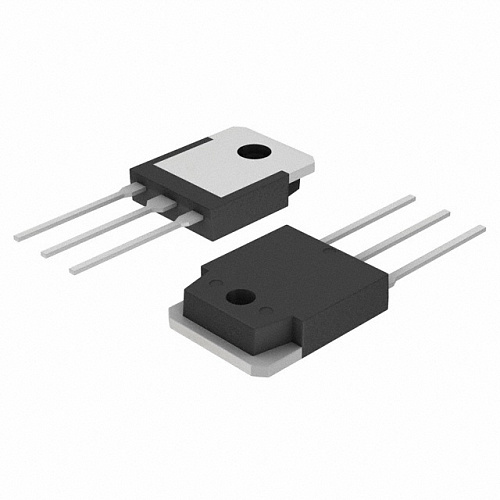

KGT25N120NDA, Транзистор IGBT
Код товара: 053712
До бесплатной доставки еще - Описание
- Характеристики
- Отзывы0
- Наличие в магазинах
Транзистор IGBT KGT25N120NDA -Дополнительные опции встроенный быстродействующий диод
Тип управляющего канала: N-Channel
Максимальная рассеиваемая мощность (Pc): 310
Предельно-допустимое напряжение коллектор-эмиттер (Uce): 1200
Напряжение насыщения коллектор-эмиттер (Ucesat): 1.95
Максимально допустимое напряжение эмиттер-затвор (Ueg): 20
Максимальный постоянный ток коллектора (Ic): 50
Максимальная температура перехода (Tj): 150
Общий заряд затвора Qg - 200...300 нКл
Заряд затвор-эмиттер Qge - 20 - nC
Заряд затвора-коллектора Qgc - 80 - nC
Время задержки включения td(on). ТК = 25℃ - 60 - нс
Время нарастания тр. ТК = 25℃- 50 - нс
Время задержки выключения td(выкл.). ТК = 25℃ - 290 - нс
Время осени tf. ТК = 25℃- 100 - нс
Входная емкость Cies- 3100 - пФ
Выходная емкость Coes - 100 - пФ
Емкость обратной передачи Cres - 80 - пФ
Рабочая температура (Tj), °C -55…+150
Корпус: TO3P(N)E
Тип управляющего канала: N-Channel
Максимальная рассеиваемая мощность (Pc): 310
Предельно-допустимое напряжение коллектор-эмиттер (Uce): 1200
Напряжение насыщения коллектор-эмиттер (Ucesat): 1.95
Максимально допустимое напряжение эмиттер-затвор (Ueg): 20
Максимальный постоянный ток коллектора (Ic): 50
Максимальная температура перехода (Tj): 150
Общий заряд затвора Qg - 200...300 нКл
Заряд затвор-эмиттер Qge - 20 - nC
Заряд затвора-коллектора Qgc - 80 - nC
Время задержки включения td(on). ТК = 25℃ - 60 - нс
Время нарастания тр. ТК = 25℃- 50 - нс
Время задержки выключения td(выкл.). ТК = 25℃ - 290 - нс
Время осени tf. ТК = 25℃- 100 - нс
Входная емкость Cies- 3100 - пФ
Выходная емкость Coes - 100 - пФ
Емкость обратной передачи Cres - 80 - пФ
Рабочая температура (Tj), °C -55…+150
Корпус: TO3P(N)E
Похожие товары
| Тип товара: | Транзисторы IGBT |
| Гарантия: | Отсутствует |
| Производитель: | ON Semiconductor Corporation-Fairchild Semiconductor (ONS-FSC) |
| Корпус: | TO-3PN |
| Максимальный ток коллектора, A: | 50 |
| Напряжение сток-исток (коллектор-эмиттер): | 1200 |
