RJH60T4DPQ, Транзистор IGBT

IGBT транзистор RJH60T4DPQ
Коллектор к напряжению эмиттера VCES 600 В
Входное напряжение на излучатель VGES ± 30 В
Ток коллектора Tc = 25 ° C IC 60 A
                            Tc = 100 ° C IC 30 A
Пиковый ток коллектора ic (пик) Примечание1 120 A
Коллектор для эмиттера диода прямого пикового тока iDF  Примечание2 80 A
Рассеивание коллектора PC 235,8 Вт
Сопротивление теплового импеданса (IGBT) с помощью соединения к корпусу j-c 0,53 ° C / Вт
Сопротивление к тепловому импедансу (диод) j-cd 2,1 ° C / W
Температура перехода Tj 150 ° C
Температура хранения Tstg -55 до +150 ° C
Входная емкость Cies  1900pF
Выходная емкость Coes  93pF
Обратная емкость передачи Cres  33 pF
Время переключения td (включено)  45 ns
                                      tr  86 ns
                                      td (off)  85 ns
                                      tf  72 ns

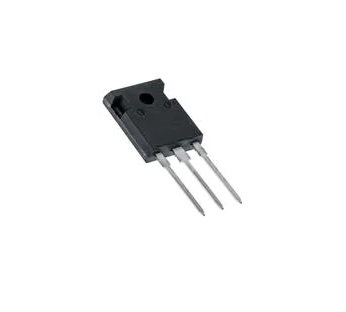

Корпус TO-247-3
