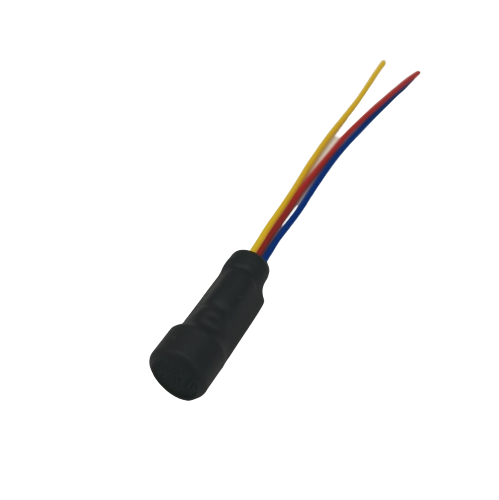

Микрофон с ручной регулировкой коэффициента усиления ESM-1

ESM-1 – простой и надежный микрофон с ручной регулировкой усиления, с которого начинается линейка микрофонов ESM. К его достоинствам и отличительным чертам можно отнести регулируемое усиление (от 0 до 100 раз), хорошую нагрузочную способность, которая позволяет передавать аудио-сигнал на достаточно большие расстояния по кабелю (до 1,5 км по коаксиальному кабелю с диаметром центральной жилы не менее 0,5 мм), широкий диапазон питающего напряжения (8,5-15В).
Назначение выводов: красный — питание (+12В), синий — общий (земля), желтый — сигнальный выход.
ПАРАМЕТР                        ЗНАЧЕНИЕ
Акустическая дальность, м    7
Номинальное напряжение питания, В    12
Допустимый диапазон напряжения питания, В    8,5-15
Потребляемый ток, мА    6
Сопротивление нагрузки, Ом    1000
Максимальная амплитуда выходного сигнала, В    1,4
Полоса частот, Гц    100-10000
Длина линии передачи (кабель сечением 0.5мм), м    1500
Диапазон ручной регулировки коэффициента усиления    0-100
Габаритные размеры (длина х ширина х высота), мм    27х10х12
