Сердечник ферритовый М2500НМС-2 Ш12х15
- Описание
- Характеристики
- Отзывы0

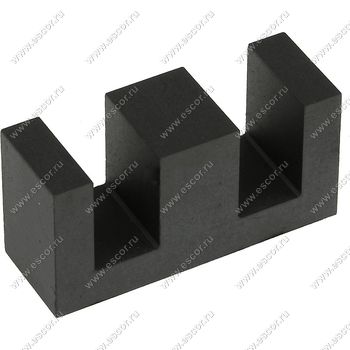

Сердечник Ш12х15
Описание:
Ш-образные сердечники применяются в согласующих, входных и переходных трансформаторах различного назначения.
Эти сердечники выпускаются двух типов - с зазором и без него. Зазор вводится для снижения влияния подмагничивающего поля, он образуется за счет уменьшения высоты среднего стержня сердечника.
Обозначение Ш-образного сердечника имеет следующий вид - Ш SxI0, где
Ш - сокращение от "Ш-образный",
S - толщина сердечника,
I0 - ширина среднего стержня сердечника.
Характеристики:
Материал магнитопровода: М 2500HMС-2
Начальная магнитная проницаемость: 2500
Верхняя рабочая частота материала магнитопровода, кГц: 100
Форма магнитопровода: Ш-образный
Размеры, мм L H B l 0 l 1 h
Ш12х15 42,0±1,30 21,0±0,45 15,0-1,0 12,0-0,70 9,0+0,70 15,0+0,7
Описание:
Ш-образные сердечники применяются в согласующих, входных и переходных трансформаторах различного назначения.
Эти сердечники выпускаются двух типов - с зазором и без него. Зазор вводится для снижения влияния подмагничивающего поля, он образуется за счет уменьшения высоты среднего стержня сердечника.
Обозначение Ш-образного сердечника имеет следующий вид - Ш SxI0, где
Ш - сокращение от "Ш-образный",
S - толщина сердечника,
I0 - ширина среднего стержня сердечника.
Характеристики:
Материал магнитопровода: М 2500HMС-2
Начальная магнитная проницаемость: 2500
Верхняя рабочая частота материала магнитопровода, кГц: 100
Форма магнитопровода: Ш-образный
Размеры, мм L H B l 0 l 1 h
Ш12х15 42,0±1,30 21,0±0,45 15,0-1,0 12,0-0,70 9,0+0,70 15,0+0,7
Похожие товары
| Тип товара: | Сердечники ферритовые (шт) |
| Гарантия: | Отсутствует |
| Производитель: | Россия |
