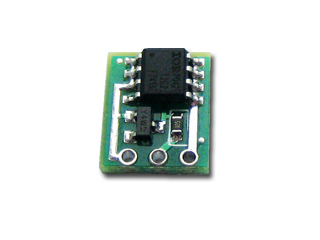

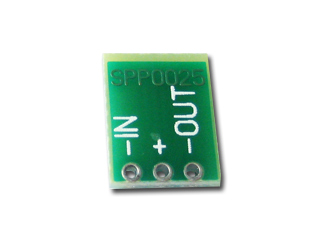

SPP0025-30V-5A - Контроллер защиты от переполюсовки, 30 В, 5 А
Код товара: 011269
- Описание
- Характеристики
- Отзывы0
- Наличие в магазинах
Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство. Контроллер имеет низкое сопротивление открытого канала, равное 0,015 Ом (при 12 В), соответственно при токе 5 А, напряжение падения на открытом канале контроллера всего 0,075 В, а выделение тепла 0,375 Вт. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 5 А падение напряжение будет более 0,5 В, а выделение тепла более 2,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор.
Технические характеристики
Напряжение коммутации 3..30 В
Коммутируемый продолжительный ток
при питании 5..30 В, -40..70° С 5 А
при питании 3..5 В, -40..70° С 3 А
при питании менее 3 В, -40..70° С 0,2 А
Коммутируемый кратковременный ток при питании 5..30 В 10 А
Сопротивление открытого канала при питании
3 В 0,035 Ом
4 В 0,02 Ом
10 В 0,015 Ом
Падение напряжения на открытом канале при питании 12В, 1А 0,015 В
Диапазон рабочих температур -40..85° С

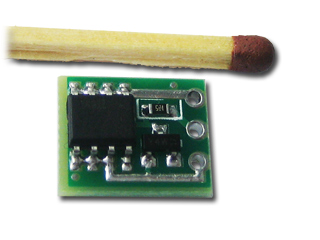

Размеры модуля 11,5 х 9,5 х 3,3 мм
Технические характеристики
Напряжение коммутации 3..30 В
Коммутируемый продолжительный ток
при питании 5..30 В, -40..70° С 5 А
при питании 3..5 В, -40..70° С 3 А
при питании менее 3 В, -40..70° С 0,2 А
Коммутируемый кратковременный ток при питании 5..30 В 10 А
Сопротивление открытого канала при питании
3 В 0,035 Ом
4 В 0,02 Ом
10 В 0,015 Ом
Падение напряжения на открытом канале при питании 12В, 1А 0,015 В
Диапазон рабочих температур -40..85° С
Размеры модуля 11,5 х 9,5 х 3,3 мм
